BENZ特色技术丨角度头多点支撑及液压锁紧

随着业内竞争的加剧,客户对加工效率要求越来越高,品控越来越严苛,新材料也层出不穷。作为应对,工艺人员想法设法提升单位时间材料去除量,提升刀具刚性,有效消除振动,缩短换刀及准备时间。这就向角度头设计提出了新的挑战:

●大扭矩传递条件下,需要保证加工稳定性

●角度头重复换刀需要确保定位精度

●需要实现角度头本身和角度头上的刀具能够全自动换刀

BENZ特色技术 - 多点扭矩支撑

BENZ角度头采用高精冠状齿轮,配合轴承预紧,可实现150-230Nm的扭矩输出,适用于难加工材料和大进给铣削。为保证加工精度,消除振动,保护刀具,BENZ设计了多点支撑系统,通过多个点位的刚性连接,可保证角度头和主轴成为一体,即使在大扭矩传递工况下,也可保证加工稳定性。

BENZ特色技术丨角度头多点支撑及液压锁紧

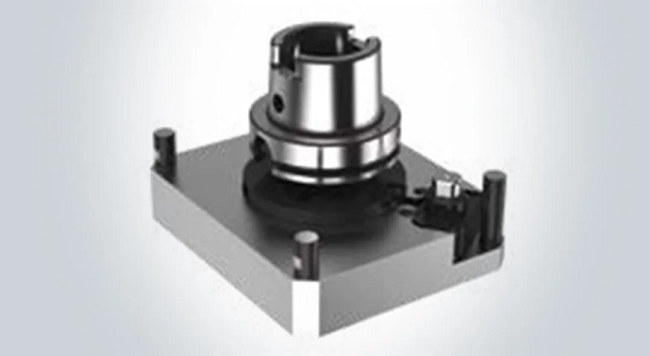

附加支撑

BENZ特色技术丨角度头多点支撑及液压锁紧

– 增加整体刚性

– 实现稳定的扭矩传递

– 降低振动,提升工件质量

– 保护角度头及刀具

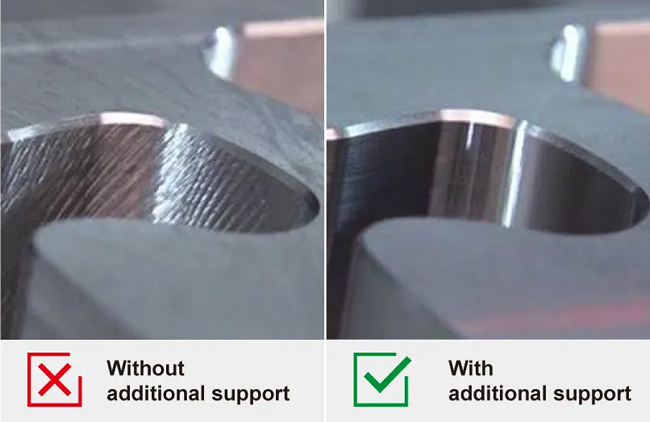

铣削效果对比

BENZ特色技术丨角度头多点支撑及液压锁紧

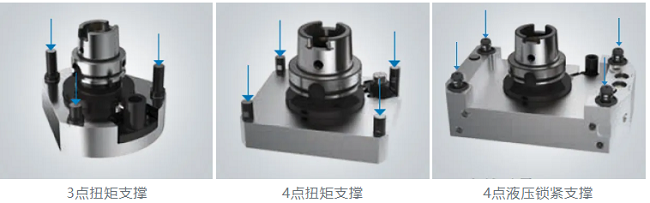

多种形式

可按照客户需求进行非标设计

BENZ特色技术丨角度头多点支撑及液压锁紧

液压锁紧技术在角度头上的应用

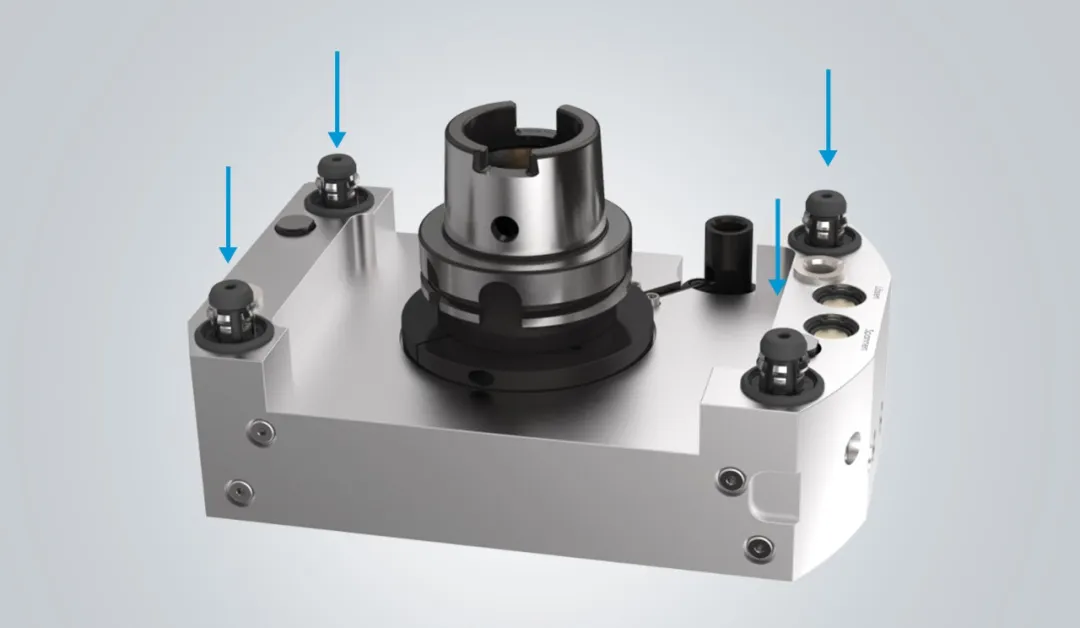

多点支撑的液压锁紧:支撑柱为拉钉形式,配合机床侧锁紧单元,在主轴刀具锁紧的同时将多点支撑同步锁紧,定位精度和刚性表现极佳。

BENZ特色技术丨角度头多点支撑及液压锁紧

切削刀具的液压锁紧:在角度头上自动更换刀头,实现一个角度头对应多个切削过程,全自动化操作,节约换刀和准备时间。

咨询热线400 800 9308

微信公众号:BENZ精密工具

关于上海申克机械有限公司(SCHENCKSHANGHAIMACHINERY)

上海申克成立于1999年,是卡尔申克在中国的全资子公司,隶属杜尔集团。上海申克在技术上与德国总部保持同步,并合作研发新产品,已成为杜尔集团和德国申克在亚洲的业务中心。上海申克始终致力于中国本土智能化制造,打造世界级产品。

上海申克机械有限公司主要负责杜尔集团测量与加工系统的在华业务,共有五大产品线:

申克平衡与诊断系统:致力于平衡技术的研发和应用,为各类工业制造商提供平衡及检测设备、平衡服务与咨询业务。

杜尔装配产品:提供车桥装配与调整、汽车分装与合装以及乘用车和商用车下线检测设备和系统。

杜尔汽车加注与测试系统:为乘用车、商用车、农用机械、工程机械制造商以及家电行业制造商提供加注与测试设备。

安科家电加注与测试系统:安科长期致力于设计、开发和销售应用于商业电器、空调、冰箱和其他家电设备的加注系统、测试系统和生产线信息系统,为客户提供高效率、低成本的集成方案。

BENZ精密工具:专注开发和制造用于车削机、加工中心和转移线的开创性金属、木材和复合材料加工工具系统。
